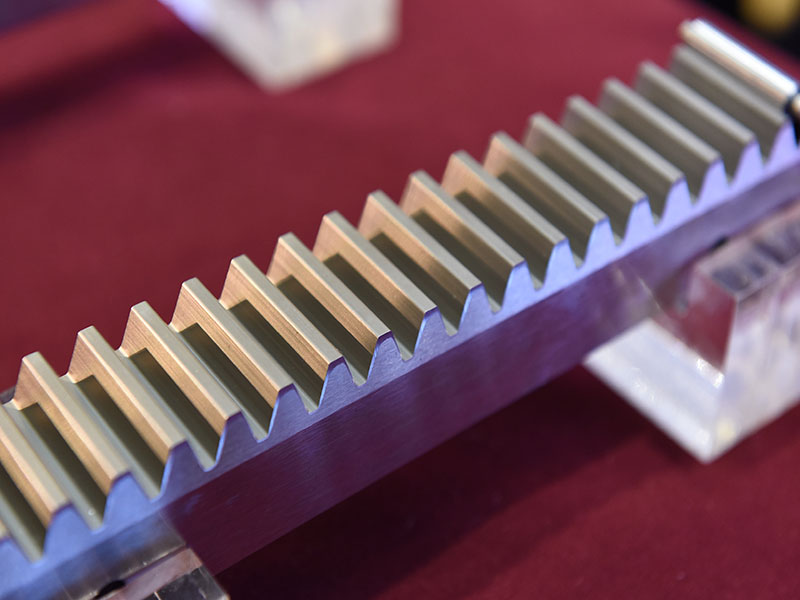

齒條小知識

齒條，在生產生活中與齒輪一起使用，兩者有著密不可分的關系。齒條的齒廓為直線而非漸開線（對齒面而言則為平面），相當于分度圓半徑為無窮大圓柱齒輪。以下是幾條齒條小知識，帶您更清晰明白的理解齒條。

1.什么是齒槽？
齒槽是齒輪上兩相領輪齒之間的空間；端面是圓柱齒輪或圓柱蝸桿上，垂直于齒輪或蝸桿軸線的平面；法面指的是垂直于輪齒齒線的平面；齒頂圓是指齒頂端所在的圓；齒根圓是指槽底所在的圓；基圓是形成漸開線的發生線作純滾動的圓；分度圓是在端面內計算齒輪幾何尺寸的基準圓。
2.背隙是什么？
背隙是齒輪齒條齒面之間的間隙量，將取決于選定的齒條，齒輪和齒條安裝精度。可以通過我們的消息齒輪軸或雙輸出齒輪驅動系統來完全消除背隙。
3.節距誤差是什么誤差？
這是指節距的理論值和實際值之間的差異。這取決于所選定的齒條品質。一些伺服系統可以通過激光干涉補償該誤差。如果要實現長行程的零累計節距誤差請聯系我們。
4. 怎么看齒的品質？
齒的品質是指齒面的加工精度，影響驅動軸的運行精度，平滑性，背隙和噪音等級。軟材齒條精度達到DIN9級。感應淬火齒條精度達到DIN10級是由于熱處理工藝導致的變形。淬火調質齒條精度達到DIN8級。淬火&磨削齒條精度達到了DIN6級，由于對齒面精密研磨。至于更高精度的應用，必須應用高精密的熱處理和磨削。
